BlueLine³

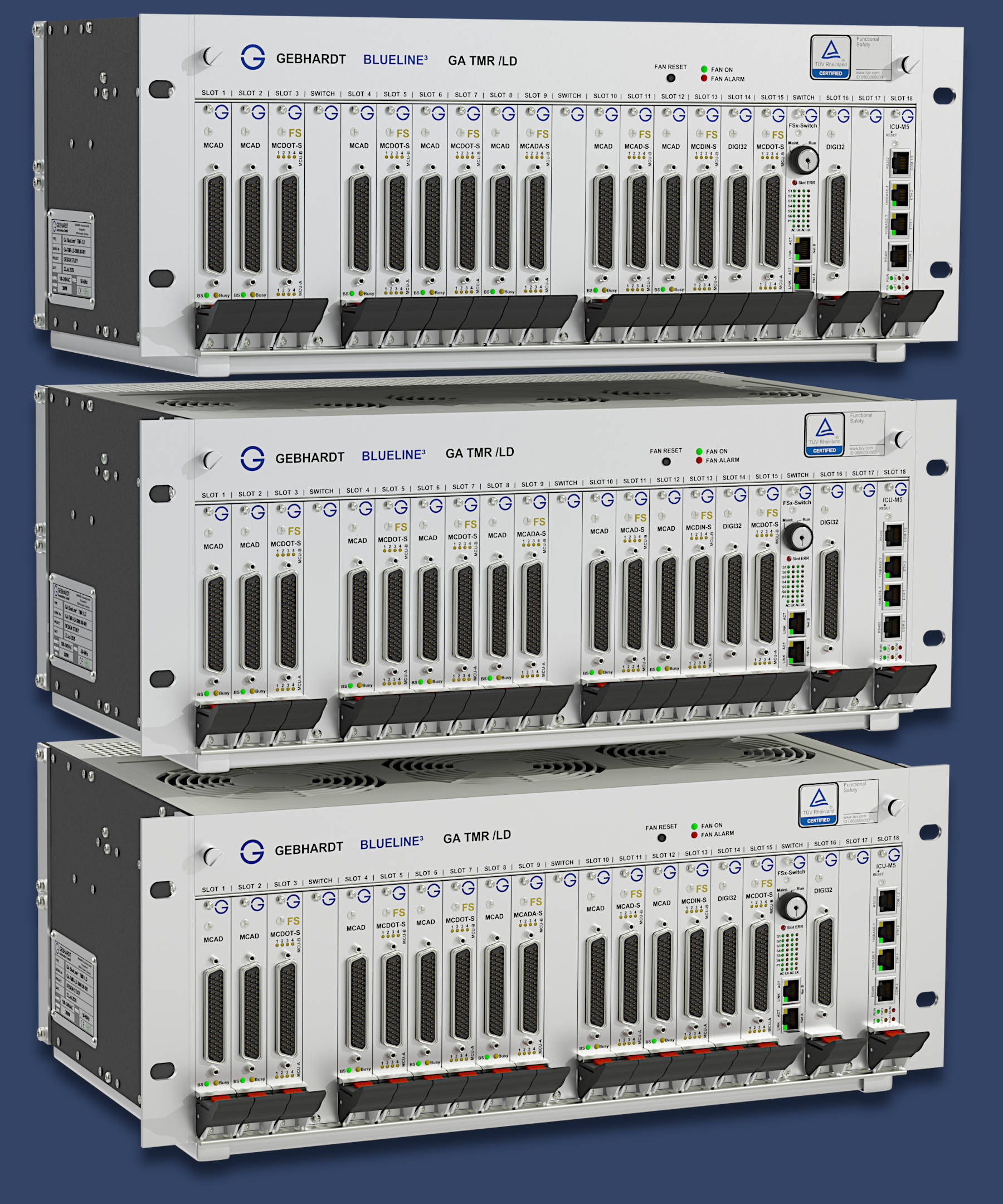

GA BlueLine³ TMR /LD
Verteilte, dreifache Redundanz für einen ungestörten Betrieb
Drei große Einheiten mit je bis zu 18 Karten arbeiten als räumlich verteiltes TMR-System. Volle SIL3-Sicherheit bleibt auch bei Komponentenausfällen erhalten. Die verteilte Anordnung vermeidet Common-Cause-Fehler.
Architektur
Technische Daten
| Architektur | drei BASIC /L-Einheiten, Triplex-Architektur |
|---|---|
| Baugruppenträger | bis zu 18 Karten (E/A inkl. CPU) plus FSx-Switch je Einheit |
| Rückwandbus | Je Einheit FS1-Bus mit 18 Slots und integriertem Ethernet |
| Montage | Schwenkrahmen von vorne (19″) |
| Stromversorgung | einfach oder redundant, 24 VDC oder 110/230 VAC, rückseitig montierbar, max. 300 W |
| Steckverbindungen | vorwiegend E/A-Karten mit frontseitigen 50-poligen D-Sub Buchsen |
| Belüftung | frontseitiger Umlüfter mit Lüfterüberwachung; rückseitiger Schmutzfilter |
| Betriebstemperatur | 0 °C bis 60 °C |
| Abmessungen | 191 × 483 × 351 mm (H × B × T) |
| Relevante Normen | IEC 61508, EN ISO 13849, IEC 62061, EN 61010, IEC 61131, EN 61373 |
